粮油输送设备,食用油输送系统工程设计公司

来源:      2024-01-29 19:53:48      点击:

粮油输送设备,食用油输送工程设计公司

一.首先介绍一下各气动阀与泵的控制方式。
控制方式1:在MCC控制柜(控制各台泵)与PLC控制柜(控制各个气动阀)柜门上都装有手自动转换开关与启动、停止按钮,若转换开关打到手动挡,则操作人员可以在柜门上通过启动、停止按钮达到对现场的泵(或气动阀)的启停(或开关)效果。备注:在此状态下在工控机监控画面上无法对现场设备进行控制,只能监视现场各设备的状态。
控制方式2:若手自动转换开关打到自动挡,则操作人员可以在监控主画面上通过手动点击所需控制的阀或泵,弹出相应的控制画面,通过点击相应控制画面上的启动、停止按钮,从而达到对现场的泵(或气动阀)的启停(或开关)效果。备注:在此状态下无法通过柜门上的启停按钮实现对现场设备进行控制,除非将手自动转换开关打到手动状态。
控制方式3:若手自动转换开关打到自动挡,则操作人员可以在码头收/发油,汽车收/发油控制画面选择合适的线路,点击线路预览按钮,进入线路预览画面,在线路预览画面中点击此线路的启动、停止按钮,从而实现自动关闭相关阀,自动启动本条线路上所有阀与泵的效果。备注:在此状态下无法通过柜门上的启停按钮实现对现场设备进行控制,除非将手自动转换开关打到手动状态。
二.自动化控制系统各控制画面的介绍。

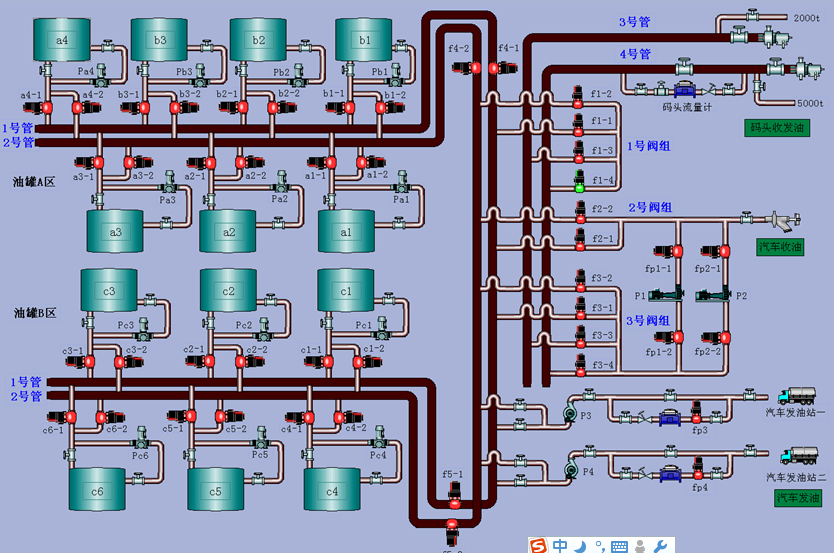

1:启动组态软件WINCC之后,系统会自动激活项目并自动跳转到监控主画面,

见图1:
