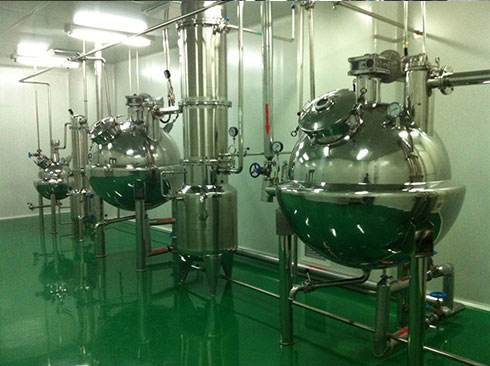

球形浓缩器，真空浓缩器产品详细介绍
结构特点及操作方法
球形浓缩器设备主要有浓缩罐、冷凝器、汽液分离器、第二冷凝器、冷却器、受料桶六个部件组成。规格系列为300L、500L、700L、1000L，浓缩罐为夹套结构冷凝器为列管式，分离器为折流分离式、冷却器为蛇管式。减压蒸馏，为降低液面压力，使液料沸点相应降低，因为液料蒸馏在沸点时进行的快，因此真空度的高低，根据液料的热敏性，由用户自行决定进行调节。
使用球形浓缩器时打开真空口和进料口阀门，将液料抽入罐内，罐内液面达到一定高度后，关闭进料阀，并缓缓开放蒸汽进口阀门，将罐内液体的沸腾数分钟后，注意保持该时的蒸汽压力和真空程序（亦可通过温度控制，使沸腾正常进行）。蒸馏液体通过分离器，其中部分回流至主体罐内。不凝部分通过冷凝器冷凝成液进入受料桶，进行加收或排放，浓缩结束后，关闭真空口，蒸汽口阀门，打开放空口（即直嘴式旋塞阀）常压后出料。
球形浓缩器技术参数
|
产品型号 |
QN300 |
QN500 |
QN700 |
QN1000 |
||||
|
公称容积（I） |
300 |
500 |
700 |
1000 |
||||
|
夹套内工作压（MPa） |
0.15 |
0.15 |
0.15 |
0.15 |
||||
|
真空度 |
500-620mmHg |
|
|
|||||
|
耗气（Kg/h） |
77 |
132 |
159 |
214 |
|
|||
|
冷凝面积（m2） |
2.4 |
3.2 |
3.5 |
4.5 |
|
|||
|
蒸发量（Kg/h） |
70 |
120 |
145 |
195 |
|
|||
|
设备重量（Kg） |
380 |
450 |
630 |
950 |
|
|||
|
外形尺寸（长×宽×高）mm |
1900*1100*2300 |
2030×1200×2500 |
2100*1300*2500 |
2335×1520×2765 |
|
|||
