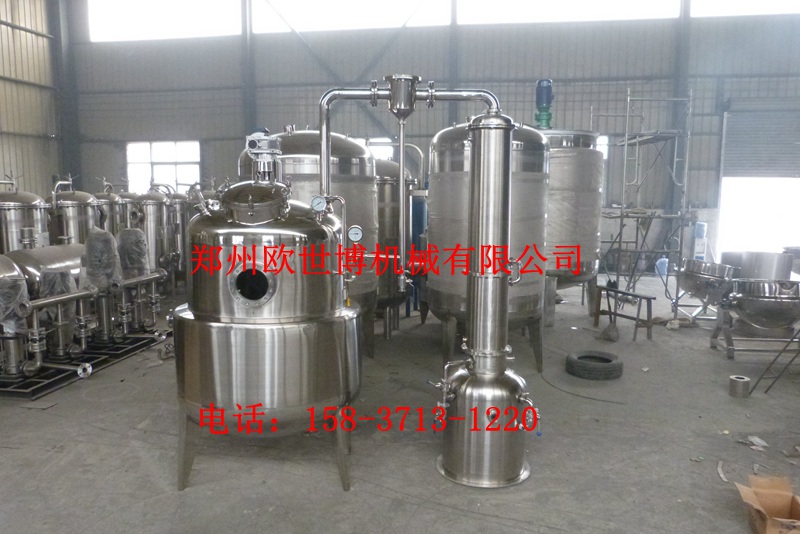

1、设备配置：蒸馏釜、除沫器、冷凝器、冷却器、纯露储存罐、油水分离器、复溜器、相关管道组成；工作台费用另议。

 2、蒸馏釜：可以选择容积：500L、1000L、1500L、2000L、3000L，采用蒸汽直通与夹套换热，换热面积8.4m2。

    容器内：设计压力：0.09Mpa，工作压力：常压；设计温度：120℃，工作温度：≤100℃。

    工作介质：水。上椭圆封头δ=3mm/S30408，筒体δ=3mm/S30408。

    夹套内：设计压力：0.35Mpa，工作压力：0.3Mpa，设计温度：147℃，工作温度：143℃，工作介质：饱和水蒸汽。夹套筒体δ=5mm/S30408。

    出渣门：DN200电磁阀快开出渣门或DN1200三气缸旋转式出渣门，单气缸开门，双气缸锁紧。旋转式出渣门底部有上拱形过滤板，过滤板上覆60目过滤网，过滤网蒸汽直通，设计温度143℃，工作温度100℃。

    保温层：外包δ=3mm/S30408；保温封头δ=3mm/S30408。保温层材料：硅酸铝，厚度50mm。

  3、除沫器：尺寸为Φ300×750，δ=3mm/S30408，除沫器内为折流板，除沫器顶部设为快开手孔。除沫器方便清洗。符合GMP要求。

 4、冷凝器：列管式冷凝器。换热面积为≥8.0m2。

    管程：设计压力：常压，工作压力：常压，设计温度：100℃，工作温度≤90℃。工作介质：二次蒸汽。管程：Φ25×2，材质为S30408。

    壳程：设计压力：0.3Mpa，工作压力：常压；设计温度：50℃，工作温度：15～30℃。工作介质：冷却水。壳程筒体：δ=3mm/S30408。

 5、纯露储存罐：容量2立方米，材质S30408

 6、油水分离器：不锈钢罐体，顶部玻璃视盅。罐体容积为20L，筒体δ=3mm/S30408。适合重油和轻油的分离。

 7、双联过滤器：120目过滤网，流量6.0m3/h，材质为S30408。

 8、其它配件：配清洗器1套，温度表2件，压力表1件，视镜2件，安全阀1件。

   9、备注：设备内表面抛光Ra≤0.6μm，外表面亚光处理Ra≤0.8μm，确保无卫生死角，符合GMP要求。

 配控制箱、人孔、清洗球、进水口、乙醇进口、视灯口、视镜、备用口、压力表接口、温度表接口、回流口、出液口、直通蒸汽口等相关管件接头。

 10、说明：设备因容量的大小关系，以及不断更新，以上各项数据仅供参考，以设备实际出厂尺寸为准。

设备报价：

五、售后服务

  1：设备质保1年。在质保期内，如设备有问题，公司免费提供配件。质保期外，公司按成本价提供配件。

  2：公司提供设备详细安装图及设备操作要求，对客户疑问24小时开机提供支持。
