一．概述：
1． 本设备具有占地面积小、制作精致、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。

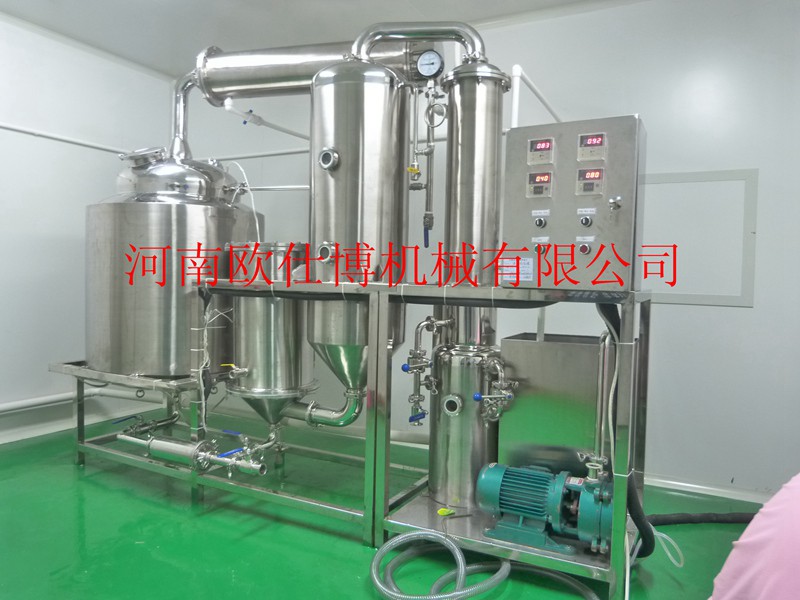

2． 本设备配备：真空泵、药液泵、过滤器、受液槽、控制柜等配套附件。设备分为蒸汽加热和电加热，设备购买后只需接上水、电或蒸汽后即可使用。
3． 设备功能齐全，适用于水提和醇提，能进行常压和负压提取并且可以回收挥发油。配置真空转换器及控制箱，操作方便，可实现常温提取低温浓缩；常温提取常温浓缩；低温提取低温浓缩等工艺要求。
4． 电加热结构设计先进、高效、安全、加热和降温快捷、加热均匀。罐上配有安全减压装置，确保使用安全。
5． 可以实现回流提取工艺，减少提取浓缩时间，节省溶媒。
6． 独特的油水分离器设计，集真空转换功能于一体，使油水分离效果更好。采用玻璃材质，便于观察。
二．用途：
本设备可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶煤的回收等多种工艺操作，特别适合医院、药厂、科研单位研制新产品及小批量生产。
三．主要技术参数Main technical parameter:
规格型号 Model and specification
TDH-50
TDH-100
TDH-200
TDH-300
TDH-500
提取罐 Extraction tank
容量 Volume(L)
65
125
250
375
550
夹套工作压力 Working pressure in the jacket(MPa)
0.15
容器工作压力 Working pressure in the container(MPa)
≤0.09
浓缩罐 Concentration tank
容量 volume(L)
罐内真空度 Vacuum degree in the tank(MPa)
-0.08
加热管工作压力 Working pressure in the heater(MPa)
0.09
热回流工作回流量 Working reflux of heat reflux(L/H)
20
40
80
120
180
真空泵 Vacuum pump
电压 Electic voltage(V)
380
功率 Motor(KW)
1.5
2.2
3
水泵Water pump
0.75
